YCB系列圓弧齒輪泵適用于輸送不含固體顆粒和纖維，無腐蝕性，的潤滑油或性質類似潤滑油的其它液體，以及用于液壓傳動系統；YCB系列圓弧齒輪泵軸端密封設計為兩種形式，一種為機械密封，一種是填料密封，可根據具體使用情況和用戶要求確定。
用途介紹：
YCB系列圓弧齒輪泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于180℃，粘度為5×10-6～1.5×10-3m2/s（5-1500cSt）的潤滑油或性質類似潤滑油的其他液體。

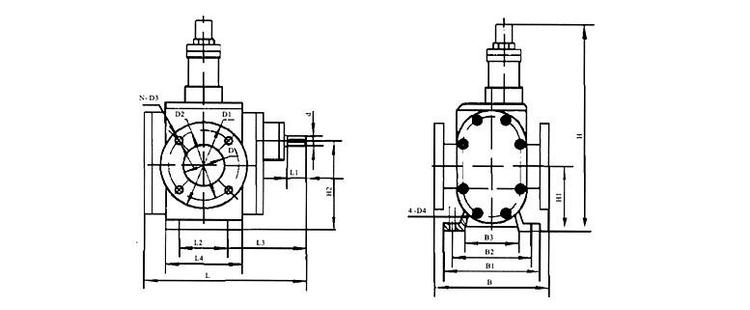

產品結構圖：

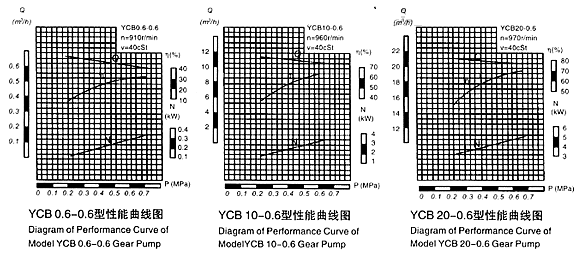

性能曲線圖：
結構特點：
YCB系列圓弧齒輪泵主要有齒輪、軸、泵體、安閥、軸端密封所組成。齒輪經熱處理有_高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。YCB系列圓弧齒輪泵設有安閥作為超載保護，安閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
應用范圍：
在輸油系統中可用作傳輸、增壓泵；在燃油系統中可用作輸送、加壓、噴射的燃油泵；在液壓傳動系統中可用作提供液壓動力的液壓泵；在工業領域中，均可作潤滑油泵用。
|
型號
|
流量
|
排出壓力
MPa |
吸出高空
高度MH2O |
效率%
|
電動機
|
|||
|
m3/h
|
L/min
|
轉速
|
功率
|
機座號
|
||||
|
YCB0.6/0.6
YCB0.6/2.5 |
0.6
|
10
|
0.6
2.5 |
5
|
32
50 |
910
910 |
0.75
1.1 |
Y90S-6
Y90L-6 |
|
YCB1.0/0.6
YCB1.0/2.5 |
1.0
|
1.67
|
0.6
2.5 |
5
|
32
70 |
1390
1400 |
0.75
1.5 |
Y80L2-4
Y90L-4 |
|
YCB1.6/0.6
YCB1.6/2.5 |
1.6
|
26.7
|
0.6
2.5 |
5
|
42
71 |
910
940 |
0.75
2.2 |
Y90S-6
Y112M-6 |
|
YCB2.5/0.6
YCB2.5/2.5 |
2.5
|
42
|
0.6
2.5 |
5
|
42
71 |
1400
1440 |
1.1
4 |
Y90S-4
Y112M-4 |
|
YCB3.3/0.6
YCB3.3/2.5 |
3.3
|
55
|
0.6
2.5 |
5
|
60
72 |
940
960 |
1.5
5.5 |
Y100L-6
Y132L-6 |
|
YCB4/0.6
YCB4/2.5 |
4
|
66
|
0.6
2.5 |
5
|
60
72 |
940
960 |
1.5
5.5 |
Y100L-6
Y132L-6 |
|
YCB5/0.6
YCB5/2.5 |
5
|
83.3
|
0.6
2.5 |
5
|
60
72 |
1420
1440 |
2.2
7.5 |
Y100L-4
Y132L-4 |
|
YCB6/0.6
YCB6/2.5 |
6
|
100
|
0.6
2.5 |
5
|
60
72 |
1420
1440 |
2.2
7.5 |
Y100L-4
Y132L-4 |
|
YCB8/0.6
YCB8/2.5 |
8
|
133
|
0.6
2.5 |
5
|
60
72 |
960
970 |
3
11 |
Y132S-6
Y160L-6 |
|
YCB10/0.6
YCB10/2.5 |
10
|
167
|
0.6
2.5 |
5
|
60
72 |
960
970 |
4
11 |
Y132M-6
Y160L-6 |
|
YCB12/0.6
YCB12/2.5 |
12
|
200
|
0.6
2.5 |
5
|
61
75 |
1440
1460 |
5.5
15 |
Y132S-4
Y160L-4 |
|
YCB15/0.6
YCB15/2.5 |
15
|
250
|
0.6
2.5 |
5
|
61
75 |
1440
1470 |
5.5
15 |
Y132S-4
Y160L-4 |
|
YCB20/0.6
YCB20/2.5 |
20
|
333
|
0.6
2.5 |
5
|
68
77 |
970
980 |
7.5
22 |
Y160M-6
Y200L2-6 |
|
YCB25/0.6
YCB25/2.5 |
25
|
420
|
0.6
2.5 |
5
|
69
77 |
970
980 |
11
30 |
Y160L-6
Y225M-6 |
|
YCB30/0.6
YCB30/2.5 |
30
|
500
|
0.6
2.5 |
5
|
70
78 |
970
980 |
11
37 |
Y160L-6
Y250M-6 |
|
YCB40/0.6
YCB40/2.5 |
40
|
660
|
0.6
2.5 |
5
|
72
78 |
980
980 |
15
45 |
Y180L-6
Y280S-6 |
